kbg40穿線管規格?JDG除φ16管壁厚為1.5毫米(壁厚允許偏差+/-0.08),其余φ20、φ25、φ32、φ40、φ50均為1.6毫米(壁厚允許偏差+/-0.08)。
KBG管壁厚除φ16和φ20外為1.0毫米(壁厚允許偏差為0.08),其它φ25、φ32和φ40的壁厚為1.2毫米(壁厚允許偏差為0.10)。
詳細介紹了JDG管和KBG管:
JDG管攻略:

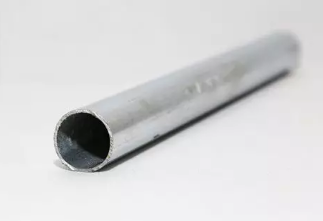

JDG管也稱為緊湊型鍍鋅鋼管。導管由優質冷軋帶鋼制成,由高頻焊接機自動焊接,雙面鍍鋅保護。壁厚均勻,卷焊圓高,管接頭公差配合良好,焊縫小而光滑,管口邊緣光滑。使用配套彎管機彎管時,橫截面變形小。
JDG管長3m、4m,共規格φ 16、φ 20、φ 25、φ 32、φ 40、φ 50。
標準導管壁厚為1.6毫米,預埋、吊頂敷設均適用;
非標準導管的壁厚為1.2毫米等,僅適用于吊頂鋪設。
連接模式:
(1)1)JDG管與管道的連接:將管道和直管接頭插緊定位后,用定位扳手不斷擰緊定位螺釘,直至“頸”斷裂。
(2)2)JDG管與接線盒之間的連接:擰下螺紋接頭的爪形螺母,將其放在接線盒內壁上。用緊固扳手夾緊接線盒內外的爪形螺母和六角螺母。然后將導管與螺紋接頭的另一端連接,其過程與將導管與直管接頭連接的過程相同。
