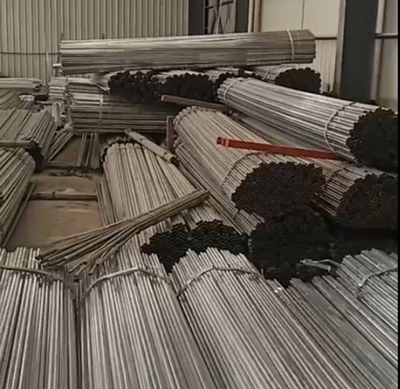

JDG管是取代PVC管和SC管的新一代傳統導線管。是建筑電器領域新材料、新技術的突破性創新。jdg管采用鍍鋅鋼管薄鋼管作為跨接地線，克服了普通金屬導管施工復雜、施工損耗大等缺點。
JDG管是一種新型的電氣線路保護管，它是由鍍鋅鋼管和金屬扁管組成的電氣安裝導管。連接套及其金屬附件采用螺紋固定連接工藝組成的電線管道，無橋接、焊接、穿線，外觀為銀白或黃色。
（1） JDG管應采用無齒鋸或鋼鋸切割，端部應光滑無毛刺。
（2） JDG管暗敷時，其彎曲半徑不應小于管外徑的6倍；混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷時，其彎曲半徑不應小于管子外徑的6倍。當兩接線盒之間只有一處彎曲時，彎曲半徑不應小于管子外徑的4倍。
（3） JDG管暗敷時，固定點間距不大于1000mm，與彎頭、接線盒、端子等關鍵點間距不大于150mm，JDG時管道與墻體或混凝土面間距不小于15mm管道嵌入墻或混凝土中。
（5） 套管式鋼管管道明敷時，其支吊架的規格不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm；角鋼：25mm*25mm*3mm，無設計要求時。
（6） 進入箱（盒）內的管子應設一管一孔，管徑應與箱（盒）的敲出孔一致。嚴禁開長孔。管道放入箱（盒）內時，應排列整齊，間距均勻，箱（盒）與墻平齊。
（7） 配管完畢，為防止異物進入管內，應將端部封堵。
（8） 混凝土澆筑時，應留電工監護，防止管道及接線盒晃動移位。
（9） 模板拆除后，及時對管道進行預掃。清洗管應將布條固定在帶線的一端，從另一端拉出，并清除因鍍鋅管而在管內產生的雜物或水。管道清潔后，關閉箱口。
