KBG管材設計應用,及適用范圍

點擊: 次???來源:武漢恒久遠制管 時間:2016-07-24 11:22:09
  1. KBG管使用范圍:

 ?。?)KBG管可以用于室內外高溫、多塵、有搖動及有火災危險的場所。也可被用在潮濕的場所使用。

 ?。?) KBG管使用環境溫度為-15℃~+40℃。

  2. 導線的載流量可按導線穿鋼管時的導體長期允許載流量選擇導線的截面積。

  3. 在TN-C-S或TN-S系統中,管內應增設一根PE線,其截面積應滿足《低壓配電設計規范》的要求。

  4. KBG管管材管徑選擇(最小管徑):

 ?。?)強電線路:

  a. 三根及超過三個以上導線同穿一根KBG管時,導線的總面積應小于保護管內截面積的40%;兩根導線同穿一根保護管時,管內徑不應小于兩根導線直徑之和的1.35倍;當多根不同截面的導線同穿一根保護管時,可按下式選擇保護管管徑。

  0.33S≥n1s1+n2s2+……

  或0.33D2≥n1d12+n2d22+……

  S:保護管內孔截面積(mm2)

  s1、s2……:不同截面導線的最大 截面積(mm2)

  n1、n2……:不同截面的導線根數

  D: 保護KBG管管內徑

  d1、d2……不同截面導線的外直徑

  b. 作電纜保護管時,其內徑應大于電纜外徑的1.5倍。

  c. 在下列情況時,保護管應加設中間接線盒,箱或管徑放大一級。

  直管長度超過30米。

  管子一個彎曲(90o~105o)時,長度超過20米。

  管子二個彎曲(90o~105o)時,長度超過15米。

  管子三個彎曲(90o~105o)時,長度超過8米。

  每?jī)蓚€(gè)120o、135o、或150o的彎相當于一個(90o~105o)的彎。

  絕緣電線最小穿管管徑選擇詳見表四、五、六。

 ?。?)KBG管弱電線路:

  a. 選用絞合型導線時,導線束的總截面積應小于管內截面積的20~25%。

  b. 選用平行型導線時,導線束的總截面積應小于管內截面積的25~30%。

  c. 作電纜保護管時,直線管路的管徑利用率一般為50~60%,彎管路的管徑利用率一般為40~50%。

  弱電線路最小穿管管徑選擇詳見表七、八、九、十。

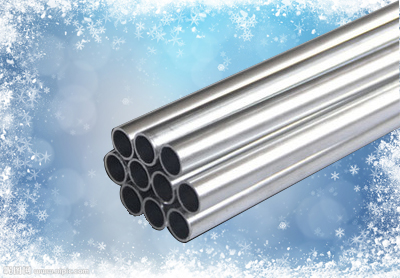

KBG管

  5. 不同電壓及不同回路的線路,一般不應穿同一根管內,但下列情況可以除外。

 ?。?)電壓為65伏及以下的回路。

 ?。?)同一設備或同一流水作業線設備的電力回路和控制回路。

 ?。?)照明花燈的所有回路。

 ?。?)同類照明的幾個回路,但管內絕緣線根數不超過8根。

  7.KBG電線管路垂直敷設時,管內絕緣電線截面為35 mm2及以下,長度每超過30m,應增設固定用的拉線盒。

  8. KBG電線管路明敷時,管的彎曲半徑不應小于管外徑的6倍;當有兩個接線盒間只有一個彎曲時,其彎曲半徑不應小

  于管外徑的4倍。

  9. KBG電線管路暗敷時,其彎曲半徑不應小于管外徑的6倍;埋入混凝土內平面敷設時,其彎曲半徑不應小于管外徑的10倍。

  10. KBG電線管路連接處的扣壓點位置,應在連接處中心。扣壓后,接口的縫隙,應采用封堵措施,可采用導電膠(電力復合脂)封堵,或用膠帶紙封包。

  11. KBG電線管路的連接處可不設置跨接線,管路壁不應作PE線。管路壁應形成良好的電氣通路,并可靠接地。與接地線不應熔焊連接。

  12. 在設計選用和施工安裝時還應遵照國家現行的規范和標準以及有關部門的規定。

  注:1. 表內有括號者為在管道下邊的數據。

  2. 在達不到表中距離時,應采取下列措施。

 ?。?)蒸汽管:在管外包隔熱層后,上下平行凈距可減到200mm,交叉距離須 考慮便于維修。但管線周圍溫度應經常在35℃以下。

  (2) 暖、熱水管:包隔熱層。

  3. 與上下、水管同側時,KBG管管宜敷設在上、下水管的上面。
