Jdg25其規格25為外徑25mm。

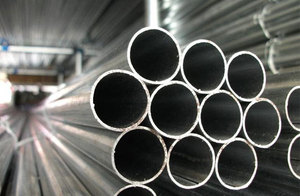

JDG管又稱套管式鍍鋅鋼管,是最新型的電路保護管。JDG管是一種新型的電氣線路保護管。連接套及其金屬附件采用螺紋固定連接工藝組成的電線管道,無橋接、焊接、穿線,外觀為銀白或黃色。
JDG管是替代PVC管、SC管等傳統電線管的新一代產品。這是建筑電氣領域采用新材料、新技術的突破性創新。JDG管采用鍍鋅鋼管和薄壁鋼管跨接地線,克服了普通金屬導管施工復雜、施工損耗大的缺點,也解決了PVC管耐火性差、接地不良的問題。
JDG:
1.的構造過程有九點。JDG管的切割應采用無齒鋸或鋼鋸,端部應光滑無毛刺。
2.JDG管暗敷設時,其彎曲半徑不小于管外徑的6倍,在混凝土平面內,其彎曲半徑不小于管外徑的10倍;JDG管明敷設時,其彎曲半徑不小于管外徑的6倍管的。當兩接線盒之間只有一處彎曲時,彎曲半徑不應小于管子外徑的4倍。
3.JDG管埋入墻內或混凝土內時,固定點之間的距離不應大于1000mm,固定點與彎頭、接線盒和端子的關鍵點之間的距離應大于150 mm,但小于300 mm。
4.JDG管埋入墻內或混凝土內時,管與墻或混凝土表面的凈距不應小于15mm。
5.套管密封鋼管明敷時,其支吊架的規格應不小于圓鋼的規格:直徑6mm;扁鋼:30mm*3mm;角鋼:25 mm*25 mm*3mm,無設計要求時。
6.進入箱(盒)內的管道應為一管一孔,管徑應與箱(盒)的敲落孔一致,嚴禁長孔。管道放入箱(盒)內時,應排列整齊,間距均勻,箱(盒)與墻平齊。
7.配管結束后,為防止異物進入管道,應在末端進行密封。
8.混凝土澆筑時,應留電工監護,防止管道及接線盒晃動移位。
9.模板拆除后,及時對管道進行預掃。清掃管應將布帶固定在帶線一端,從另一端拔出,并清除因鍍鋅管而在管道內堆積的雜物或積水。管道清潔后,關閉箱口。
