jdg管施工工藝流程
?。?)、

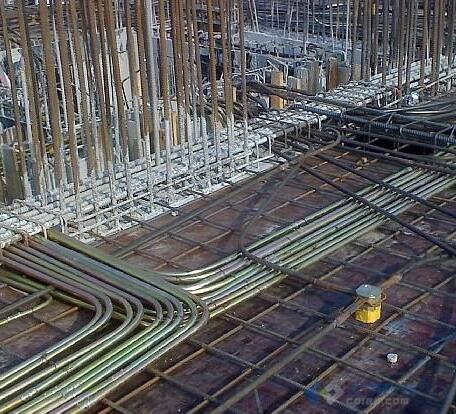

jdg管預埋敷設工藝流程
彎管、箱、盒預制→測位→剔槽孔→爪型螺紋管接頭與箱、盒緊固→箱、盒定向移裝→管路敷設→壓接接地→管路固定。
(2)、jdg管緊定敷設工藝流程。
彎管、箱、盒預制→測位→爪型螺紋管接頭與箱、盒緊固→箱、盒支架固定→管路敷設→壓接接地→管路固定 。
(3)、吊頂內jdg管路敷設工藝流程
彎管、箱、盒預制→測位→爪型螺紋管接頭與箱、盒緊固箱、盒支架固→管路敷設→壓接接地→管路固定 。
SC管施工工藝
a、SC管施工標準順序:
定位→底盒固定→管路走向規劃→管材安裝固定
b、SC管定位:采用工具,正確步驟,離地高度:
工具 鉛筆、皮尺、水平尺、卷尺、尺桿、角尺、線墜、小線、粉線袋等
SC管離地高度
1、 信息插座=300mm(《建筑電氣工程施工及驗收規范 GB50303-2002》規定和設計規范);
2、 電視插座=1100mm;
3、 與強電面板同高;
4、 參照設計圖及施工說明
c、底盒固定:正確步驟,固定要求;
正確步驟
1、墻上用電鉆打眼;2.塞入膨脹管;3、盒子按要求放置;4、盒子底部用固定螺絲固定
d、管路走向規劃:采用工具,走向要求,劃線要求;
正確步驟
確定1米線標高→根據功能確定底盒高度→底盒劃線→按
SC管走向垂直水平劃(彈)線
固定要求
1、與強電或其他插座同高;2、保持底盒水平度;3、保持底盒垂直度
e、管材安裝固定:正確步驟,固定要求。
