1、jdg管管材及附件
jdg管套接緊定式鋼導管管路的管材、連接套管及盒(箱)組成的電線管路,應采用同一金屬材料制作,并應鍍鋅,緊定螺釘應采用高強度原材料制作。管材、連接套管及其金屬附件使用的原材料應符合國家現行標準的規定,產品附有出廠合格證和檢驗報告。
jdg管套接緊定式鋼導管管路的管材、連接套管、螺釘及其附件,安裝前應進行外觀檢查,且應符合下列規定:
?。?)、型號、規格符合設計要求,管材表面有明顯,不脫落的產品標識。
?。?)、金屬內、外壁鍍層均勻,完好,無剝落、銹蝕等現象。
?。?)、管材、連接套管及其金屬附件內、外壁表面光潔,無毛刺、飛邊、砂眼、氣泡、裂紋、變形等缺陷。
?。?)、管材、連接套管及其金屬附件,壁厚均勻,管口邊緣平整、光滑。
(5)、連接套管的長度不小于管外徑的2~3.5倍。
(6)、連接套管中心凹型槽弧度均勻,位置垂直、正確、凹槽深度與鋼導管管壁厚度一致。
?。?)、緊定螺釘符合生產設計要求,螺紋整齊、光滑、配合良好、頂針尖固,旋轉緊定脫落的“脖頸”尺寸準確。
溫馨提示:緊定螺釘專用工具應配套、耐用、便于操作。
2、jdg管彎管、箱、盒、支架預制:根據施工圖加工好各種彎管、箱、盒、支架。電線彎管可采用冷煨法及定型彎管。
冷煨法:一般管徑25mm及以下時,可使用手扳煨管器,即將管子插入煨管器,逐步煨出所需彎度;管徑32mm及以上時,可使用液壓彎管器。
3、jdg管暗管敷設:
?。?)、箱、盒測位;根據施工圖紙確定箱、盒軸線位置,以土建彈出的水平線為基準,掛線找平,線墜找正,標出箱、盒實際位置。成排、成列的箱、盒位置,應掛通線或十字線。
(2)、 暗配的電線管路易沿最近的路線敷設,并應減少彎曲;埋入墻體或混凝土內的導管,與墻體或混凝土表面的凈距不應小于15mm。
?。?)、 剔槽孔:磚墻或砌體墻需剔槽時,應在槽兩邊彈線,用快鏨子剔。槽寬及槽深均以比管外徑大5mm為宜。預制圓孔板時,樓板上燈位打孔位置,用手錘由板下往上打;預制實心板上燈位打孔,可先在板上面用電錘打孔,在板下面用手錘、銑子擴孔,孔大小比燈盒稍大為宜。
?。?)、管子切斷:常用鋼鋸、無齒鋸、砂輪鋸進行切管,將需要切斷的管子長度量準確,放在鉗口內卡牢固,斷口處平齊不歪斜,管口刮銑光滑、無毛刺,管內鐵屑除凈。
(5)、穩注箱、盒:根據施工管路的要求,加工箱、盒時注意引出管的定向。磚墻、砌體墻及預制樓板的箱、盒,用強度不小于M10的水泥砂漿穩住,灰漿應飽滿、平整、牢固、坐標正確。預制樓板上的燈頭盒應安裝好卡鐵和轎桿,在樓板下面裝設托板后再穩注;現制混凝土墻及樓板上的箱、盒,應先安裝好卡鐵或轎桿,將卡鐵或轎桿點焊在鋼筋上;如為木模板時可用釘子、細鉛絲將箱、盒綁扎固定在模板上。
?。?)、 進入落地式配電箱、屏的電線管路,排列應整齊,管口應高出配電箱基礎面不少于50mm。
?。?)、 管路連接:采用直管接頭連接,其長度應為管外徑的2.0~3.0倍,管的接口應在直管接頭內中心即1/2處。根據配管線路的要求采用90°直角彎管接頭時,管的接口應插入直角彎管的承插口處,并應到位,再使用壓接器壓接,其扣壓點應不少于兩點。壓接后,在聯接口處涂抹鉛油,使其整個線路形成完整的統一接地體。
(8)、 管路兩個接線點之間的距離在下列長度范圍內,應加裝接線盒。
jdg管接線盒的位置應便于穿線和檢修:
1)管路無彎時,不超過30m;
2)管路有一個轉彎時,不超過20m;
3)管路有兩個轉彎時,不超過15m;
4)管路有三個轉彎時,不超過8m;
?。?)、 管入箱、盒應采用爪型螺紋管接頭。使用專用搬子鎖緊,爪型根母護口要良好,使金屬箱、盒達到導電接地的要求。箱、盒開孔應整齊,應與管徑相吻合,要求一管一孔,不得開長孔。鐵制箱、盒嚴禁用電氣焊開孔。兩根以上管入箱、盒,要長短一致,間距均勻,排列整齊。
?。?0)、 jdg管路固定:
1)鋼筋混凝土墻及樓板內的管路,每隔500mm左右用鉛絲綁扎在鋼筋上。
2)磚墻或砌體墻剔槽敷設的管路,每隔1000mm左右用鉛絲、鐵釘固定。
3)預制圓孔板上的管路,可利用板孔用鉛絲綁扎固定。

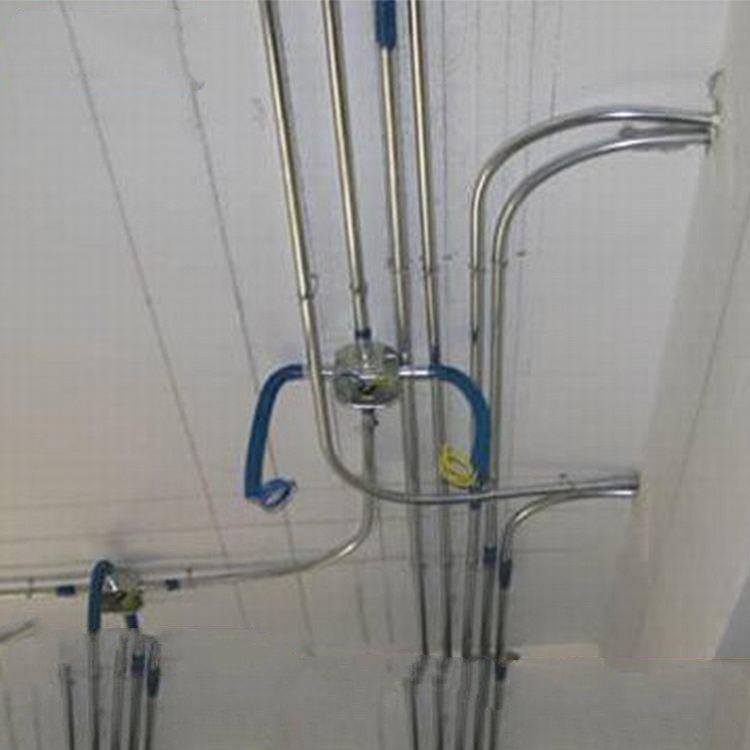

4、jdg管明管敷設:
?。?)、 根據設計圖加工支架、吊架、抱箍等鐵件,以及各種箱、盒、彎管。明管敷設工藝與暗管敷設工藝相同處請見相關部分。
(2)、 彎管(包括定型彎管)、支架、吊架預制加工:明配管彎曲半徑一般不小于管外徑的6倍;當兩個接線盒之間只有一個彎曲時,其彎曲半徑不宜小于管外徑的4倍。加工方法可采用冷煨法和定型彎管。支架、吊架應按設計圖紙要求進行加工。支架、吊架的規格設計無規定時,應不小于以下規定:扁鋼支架:30mm×3mm;角鋼支架:25mm×25mm×3mm。埋注支架應有燕尾,埋注深度應不小于120mm。
?。?)、 測定箱、盒及固定點位置:
1)根據設計首先測出箱、盒與出線口等的準確位置。測量時最好使用自制尺桿。
2)根據測定的箱、盒位置,把管路的垂直、水平走向彈出線來,按照安裝標準規定的固定點間距的尺寸要求,計算確定支架、吊架的具體位置。
3)固定點的距離應均勻,管卡與終端、轉彎中點、電氣器具或接線盒邊緣的距離為150~300mm。
4)固定方法:脹管法、預埋鐵件焊接法、穩注法、剔注法、抱箍法。
5)箱、盒固定:采用定型箱、盒,需在箱、盒下側100~150mm處加穩固支架,將管固定在支架上。箱、盒安裝應牢固平整,開孔整齊,并與jdg管管徑相吻合。要求一管一孔,不得開長孔。鐵制箱、盒嚴禁電氣焊開孔。
4、吊頂內及護墻板內管路敷設,其操作工藝及要求:材質及固定參照明配管工藝;連接、彎度、走向及壓接接地等可參照暗敷設工藝要求施工。
?。?)、 會審圖紙要注意結合土建結構圖、建筑圖與通風、暖衛、消防綜合布線圖及各專業配合協調,特別是在各專業管道施工交匯處,如衛生間、通道等關鍵部位,應及時繪制翻樣圖。經審核無誤后,在頂板或地面進行彈線定位。如吊頂是有方格塊線條的燈位,必須按格塊分均。
?。?)、 燈位測位后,用不少于2個螺絲把燈盒固定牢。如有防火要求,可用防火布或其他防火措施處理。燈頭盒無用的敲落孔,不應敲掉;已脫落的要補好。
?。?)、jdg管路應敷設在主龍骨的上邊,管入箱、盒必須煨燈叉彎,并以爪型螺紋管接頭,用專用搬子鎖好,再用扣壓器在連接處扣壓不少于2點,以達到電氣接地良好可靠。
?。?)、 jdg管路敷設應牢固通順,不要用攔腰管或拌腳管。管路固定點的距離不得大于1500mm。受力燈頭盒要用吊桿緊定,在管入盒處及彎曲部位兩端150~300mm處加固定卡子固定。
?。?)、吊頂內燈頭盒與燈位之間可用金屬可撓導管鏈接,最大極限長度1000mm。金屬可撓導管應使用專用接頭。吊頂各種箱、盒的安裝,箱、盒口的方向應朝向檢查口。
