K-扣壓式連接
B-薄壁
G-鋼管

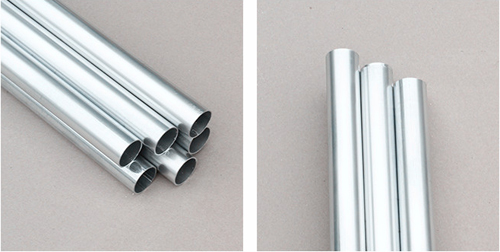

kbg管應該指的是采用套接扣壓式連接技術,取代傳統的膠水連接或焊接費事和效果不好的鏈接,且無須再做跨接線的線管,KBG管是個材質型號,和SC管,G管一樣。僅僅管壁略薄薄,一般用在地下層預埋,其價格比SC管經濟一點,從外觀上看不同的,有一層黃色或彩色一樣的鍍層!但是,現在這種KBG管子,被淘汰了,采用熱鍍鋅的了,是白色的。
KBG管采用德國工藝精細加工而成,雙面鍍鋅,既美觀大氣,又有良好的防銹性能。
無需焊機和套絲設備,也不需要做跨接地線,無須刷漆,省卻了傳統熔焊和套絲等復雜的施工工序。只需將直管用接頭連接管與管,螺紋盒接頭連接管與接線盒,定位后用緊定螺絲緊定即可。
1. KBG管使用范圍:
?。?)用于室內正常環境和在高溫、多塵、有震動及有火災危險的場所。也可在潮濕的場所使用。不得在特別潮濕,有酸、堿、鹽腐蝕和有爆炸危險的場所使用。
主要規格有:(直徑)16.20.25.32.40.50等。
壁厚:直徑16、20的壁厚是1.0mm;直徑25~40的壁厚是1.2mm;共兩種
KBG管特點:
1 .重量輕:在保證管材的一定強度條件下,降低了管壁的厚度,使管材單位長度的重量大大減小,即電線管為它的1.1~1.8倍;焊接鋼管為它的2.7~4.1 倍,從而使施工安裝、裝卸搬運帶來了很大的方便。
2.價格便宜:管壁由薄壁代替厚壁,節省了鋼材,使管材單位長度的價格大幅度下降,從而降低了工程造價。
3.施工簡便:管材的套接方式以新穎的扣壓連接取代了傳統的螺紋連接或焊接施工,而且無須再做跨接,即可保證管壁有良好的導電性。省去了多種施工設備和施工環節,簡化了施工,提高4~6倍工效。既加快了施工進度又節省了施工費用。
4. 安全施工:管材的施工無需焊接設備,使施工現場無明火,杜絕了火災隱患,確保了施工現場的安全施工。
5. 產品配件齊全:除直管外有配套的直管套接接頭,有與接線盒、配電箱殼固定的特殊螺紋管接頭,還有四倍或六倍彎曲半徑的90度彎管接頭。另外有供施工用的專用工具扣壓器和彎管器。
6.由于KBG型薄壁鋼導管易扁易裂,由此KBG要嚴格執行施工及驗收標準,KBG型薄壁鋼導管其管路彎曲要采用彎管接頭,嚴禁采用直KBG管直接煨彎。
?。?)使用環境溫度為-15℃~+40℃
溫馨提示:
GB 50054-95《低壓配電設計規范》第5.2.8條 明敷或暗敷于干燥場所的金屬管布線應采用管壁厚度不小于1.5mm的電線管。
GB50303-2002《建筑電氣工程施工質量驗收規范》第14章 主控項目 第14.1.2條強制性條文只對鍍鋅和壁厚小于等于2mm的鋼導管熔焊做了限制。一般項目 第14.2.1條只對室外緊定敷設的穿線管做了規定,要求線管壁厚大于2mm。
JGJ 16《民用建筑電氣設計規范》送審稿(2005)第8.3.2條明敷或暗敷于干燥場所的金屬導管可采用管壁厚度不小于1.5mm 的電線管。
