JDG管，熱鍍鋅鋼導管(套接緊定式鍍鋅鋼導管、電氣裝置用鋼性金屬平導管)是一種電氣線路最新型維護用導管，銜接套管及其金屬附件采用螺釘緊定銜接技術組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用維護管路的最佳選擇。很多人對JDG管的規格特別是JDG管壁厚不理解，今天我們來細致的列表解說一下。

型號	Φ16	Φ20	Φ25	Φ32	Φ40
外徑	16	20	25	32	40
外徑允許偏差	0-0.30	0-0.30	0-0.30	0-0.40	0-0.40
壁厚	1.6	1.6	1.6	1.6	1.6
壁厚允許偏差	±0.15	±0.15	±0.15	±0.15	±0.15
長度	4000	4000	4000	4000	4000
長度允許偏差	±5.00	±5.00	±5.00	±5.00	±5.00

JDG管接頭規格表：

型號	Φ16	Φ20	Φ25	Φ32	Φ40
內徑	16	20	25	32	40
內徑允許偏差	+0.300	+0.300	+0.300	0.400	+0.400
外徑	19.20	23.20	28.20	35.20	43.20
壁厚	1.60	1.60	1.60	1.60	1.60
總長	55	55	55	75	90
凹槽內徑	12.80	16.80	27.80	28.80	36.80
凹槽內徑允許偏差	+0.400	+0.400	+0.400	+0.800	0.800
螺紋孔直徑	5	5	5	5	5
螺紋孔長度	3	3	3	3	3
兩個螺紋孔中心距	41	41	41	61	76
兩個螺紋中心距允許偏差	0-0.30	0-0.30	0-0.30	0-0.30	0-0.30

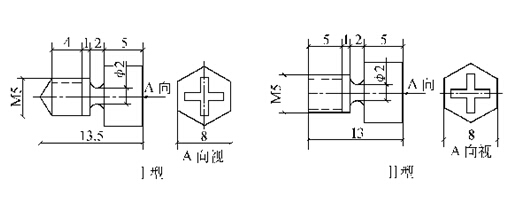

JDG管緊定螺釘規格表：

規格		Φ16	Φ20	Φ25	Φ32	Φ40
長度	Ⅰ型	13.50	13.50	13.50	13.50	13.50
長度	Ⅱ型	13.00	13.00	13.00	13.00	13.00
直徑M		5	5	5	5	5
脖頸直徑	2.00	2.00	2.00	2.00	2.00	2.00
螺紋長度	Ⅰ型	4.00	4.00	4.00	4.00	4.00
螺紋長度	Ⅱ型	5.00	5.00	5.00	5.00	5.00
尖狀長度Ⅰ型		1.50	1.50	1.50	1.50	1.50
六角螺帽寬度		8	8	8	8	8
六角螺帽厚度		5	5	5	5	5

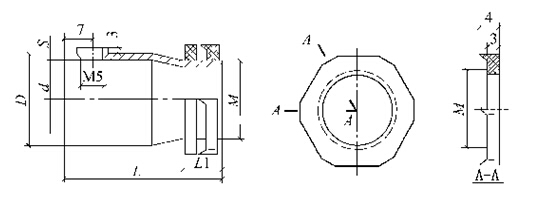

JDG管螺紋接頭、爪型螺母規格表：

規格	Φ16	Φ20	Φ25	Φ32	Φ40
內徑d	16	20	25	32	40
內徑允許偏差	+3.00	+3.00	+3.00	+3.00	+3.00
壁厚S	1.60	1.60	1.60	1.60	1.60
壁厚允許偏差	±0.10	±0.10	±0.10	±0.10	±0.10
外徑D	19.20	23.20	28.20	35.20	43.20
總長L	40	40	40	40	40
縮口處螺紋長度L1	10	10	10	10	10
縮口處螺紋外徑M	16	20	25	32	40
爪型螺母和六角螺母厚度（標準件）L	3.00	3.00	3.00	4.00	4.00
爪型螺母爪子高度	1.00	1.00	1.00	1.00	1.00
螺紋孔中心至大直徑端面距離	7	7	7	7	7
螺紋孔直徑M1	5	5	5	5	5

以上就是JDG管及其配件型號規格表，希望小編總結的足夠全面。武漢恒久遠生產產品種類有：kbg管、jdg管、金屬穿線管，三角龍骨以及輕鋼龍骨等。如果你想了解更多信息，歡迎大家來廠參觀或者登陸網站咨詢！我們?nèi)w員工將用我們最專業的態度和真誠的服務幫助您。
